電気回路 I : Electric Circuits I
Web 演習14：複素インピーダンス＋α

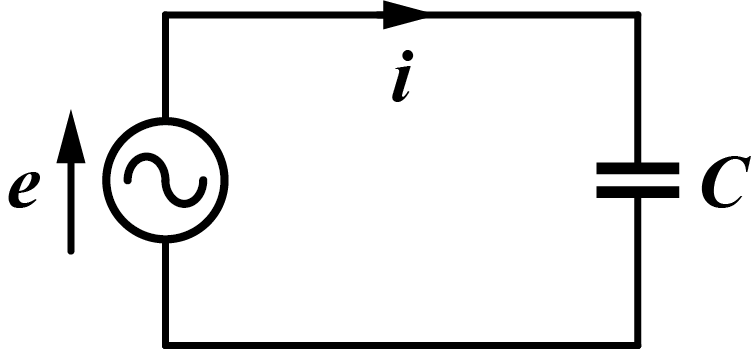

14-2. 正弦波交流電圧源にキャパシタがつながれた図の回路で, 電圧の瞬時値が以下のように 表される時, 以下の各量を求めなさい. ただし, 各量については以下の値を用いること．

  1. 回路に流れる電流 i の（実効値）フェーザー Î = I ∠θ1 とを求めなさい.
  2. 回路の複素インピーダンス Z = |Z| ∠θ2 を求めなさい.
  3. 電流フェーザー Î と複素インピーダンス Z の積 c ∠θ3 を求めなさい．

e = 21.2 sin ωt [V]
C = 30 µF
f = 100 Hz

（前後 1 % 以内を正解とします．）
