E500系機種のメモリ増設改造

PC-E500 系ポケコンの簡単なメモリ増設改造について解説します。『簡単な』改造とはSRAMの 62256 という32KBの石を 628128という128KBのものに置き換える改造で、32KB機は128KBに、 64KB機は256KBになります。ぼく自身が手掛けたことがあるのは E500,E550,E650,U6000 くらいだったと思いますが何せ昔のことで良く覚えていません。ここでは一番最近(H10年9月)にすごく久々に行った PC-U6000 の改造を例として取り上げます。

用意するもの

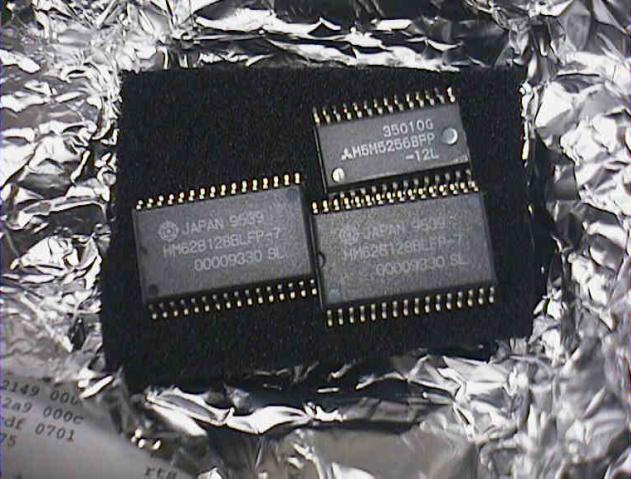

SOPの628128もしくは相当品
速度は遅くていいです。 32KB機なら1つ、64KB機なら2つ(1つでもいいけどその場合は 128KBになります。)用意しましょう。ちなみに平成10年9月現在秋葉原で一個800円しました。
できるだけ細い精密ドライバ(-)
62256を外すのに使います。1mmかそれ以下くらいのものがいいです。
はんだづけができる用意
ラッピングワイヤなどの導線・テスタ・その他工具
『活研』などの回路図
やっぱりあった方がいいです、絶対。
十分な時間と体力・精神力
途中でやめて翌日に持ち越すよりは一気にやった方がいいと思います。256KB化するとなると余裕を持って5時間くらいみといた方がいいかな。

まずは、開ける

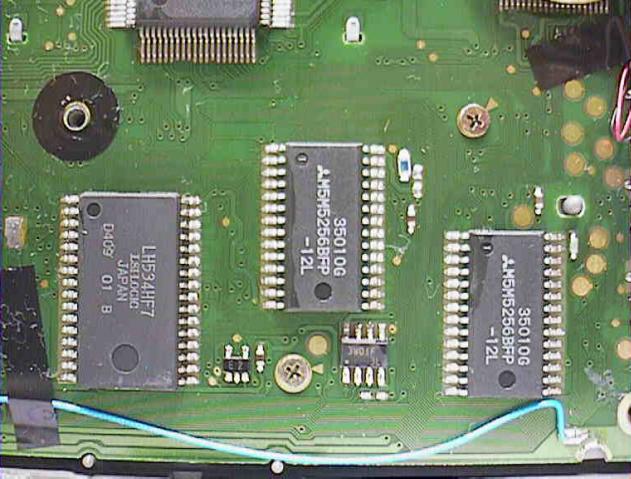

開けるのはけっこう難しいです。ドライバなどでこじあけるのですが、丁寧にやらないときずがついてしまいます。U6000の場合電池を外した辺りからはじめるのがいいかと思います。基板

右下に二つある石が32KBのSRAM、62256です。その左がROM、さらに左が CPU の SC62015 です。上にあるのは液晶ドライバ。

石を、はずす。足を、浮かす

この工程は重要です。難しいです。慎重にやりましょう。 62256を取り外します。やり方は人それぞれの流儀があると思いますが、ぼくは足の半田づけを一つ一つ外して行きます。細いマイナス精密ドライバを足の下に入れて、コテで温めて、トライバをひねってはずします。ここでうっかりリキんで基板のパタンをはがさないよう、くれぐれも注意しましょう。

png(8071byte) これを、 png(7763byte) こうします。

次に、

アドレスデコーダの足を一本浮かせます。写真中央の 3W01F と書いてある8本足の石が、アドレスデコードをしています。この石の1番ピン(一番左下の足)の半田づけを外して浮かせます。小さいのでけっこう辛いところです。

そして、乗せる

今度は、今とった石のパタンの上に628128を乗せます。 628128は62256より4本多足ですが、このページの写真の向きで一番下を揃えます。余った4本は横に伸ばしておきます。ようするに、

こういうことです。

注意事項

628128 は 62256 より太っちょなので、買ってきたままではもとのパタンからはみ出てしまいます。そこで足をマイナスドライバなどで『内マタ』にしてあげて下さい。 (わかりますよね？)
半田はできるだけ62256をはずしたときに基板上に残ったものを使いましょう。628128にはんだめっきなどせず、そのまま乗せて、温める、です。どうしてもうまくつかないときだけ追加した方が楽だし、きれいです。
配線に進む前にテスタで導通確認しましょう。二つ並んだ 628128の同じピン同士を触ってみて、1,2,22,31,32 番ピン以外が互いに導通していればおっけーです。

いよいよ、配線

配線をします。今までの工程がうまいこといっていれば、以下に説明する配線だけでいいのですが、パタンを剥してしまったりした場合はここで復活できます。石の足が折れてしまった場合は ThinkPad220のハイテク修理でも参考にしてみて下さい。

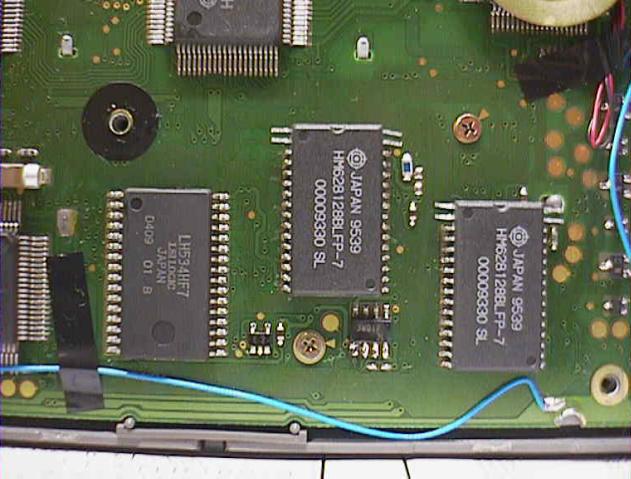

これが配線完了之図です。

浮かせたアドレスデコーダの足を左側のROMの 30番ピン(a17)に繋げます。
浮かせたアドレスデコーダの足がもともと乗っていた基板のパタン(a15)に両方の628128の31番ピンを繋げます。
両方の628128の2番ピンをROMの2番ピン(a16)に繋げます。
各628128の32番ピン(VDD)をそれぞれ30番ピンと短絡します。

そして、256KBへ…

お疲れ様でした。

まんまと256KBになっているといいですね。
