: ここまでのまとめ
: 数は2進数だけあれば十分
: まずは一桁の足し算

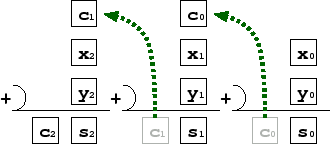

一桁の足し算ができたら、これを並べれば何桁の足し算でもできそう…と
思ってちょっと考えてみる(図4)。
今回は桁上がりが発生するので第1桁目(中央)と第2桁目(左)の部分は
3つの数の和を求める必要がある。下の桁からの桁上がりを c_in として
真理値表を書くと表2のようになる。
表 2:
2進数一桁の足し算(full adder)
| x |
y |
c_in |
s |
c |
| 0 |
0 |
0 |
|
|
| 0 |
0 |
1 |
|
|
| 0 |
1 |
0 |
|
|
| 0 |
1 |
1 |
|
|
| 1 |
0 |
0 |
|
|
| 1 |
0 |
1 |
|
|
| 1 |
1 |
0 |
|
|
| 1 |
1 |
1 |
|
|

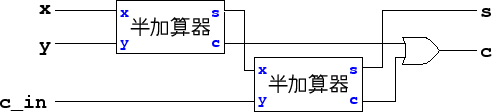

これを回路にするには図5のようにすればよい。
本当にそうなっているかあとでゆっくり確認すること
(たぶんエレクトロニクスIでもやるはずであるが)。
